纯金属铀密度很大，既可以用来做核燃料，也能做成高密度配重件、射线屏蔽材料，为了提升铀的各方面的性能，往铀里面加入以铌元素，就得到铀铌合金 ，今天，我们一起来了解一下铀铌合金 U-2.5Nb的成分、性能及电镀流程。

成分

铀（U）约 97.5 wt%，铌（Nb）2.5 wt%；碳、氧、氮等间隙杂质总量≤0.15%；硼、镉、钆、钐等中子吸收毒物严格控制在 ppm 级；铁、镍等金属杂质≤0.05%。

特点

1、密度高，可做配重

U-2.5Nb 铀铌合金密度大约 18.6 g/cm³，同样重量的材料，它占的空间更小，很适合做高密度配重件。

2、含大量铀重原子，阻挡γ射线

材料里含大量铀这类重原子，可以吸收射线，也能用来屏蔽 γ 射线。

3、硬度：硬度中等，不容易崩碎

硬度属于中等水平，常温硬度大约 170～190HV，淬火冷却之后硬度大概 255HV；如果再做低温时效处理，硬度最高可以提升到 300HV。硬度不算很高，但内部组织结构特殊，抗磕碰、抗崩口能力还是不错。

4、拉伸强度：强度高，变形能力比 U-0.75Ti 好很多

抗拉强度最高 1050MPa，屈服强度大概 520MPa。能承受很大拉力，发生比较大的变形，断后伸长率 20%~24%。受力时能通过变形缓冲冲击力，不容易直接拉断。

5、塑性韧性：塑性很好，不容易脆断

塑性表现突出，断后伸长率 20%~24%。受到外力时可以产生明显变形来吸收冲击能量，韧性高，不容易脆断 。在同等强度的条件下，塑性比 U-0.75Ti要好，更不容易开裂。

6、动态冲击性能好

在高速冲击的时候，不容易出现局部剪切破坏，抗冲击韧性更好，不容易局部崩裂。

7、耐腐蚀性能一般

在干燥空气里，不容易生锈，氧化速度更慢。但碰到水汽、氢气就容易被氢腐蚀，材料会变脆。同时在潮湿、盐水环境容易被腐蚀。

6. 焊接性能：不好焊，但比 U-0.75Ti 稍微好一点

同样只能在真空或者高纯保护气体环境焊接，如果在空气中直接焊，材料吸进氧氢就会变脆。

7. 特殊特性：有形状记忆效果

材料在小幅度变形范围内有记忆的功能。如果只是轻微掰弯、少量拉伸，没有把材料拉到出现直接断裂变形，加热之后也能变回原来的样子，但是如果一旦变形太大，材料被彻底拉坏，就算加热也恢复不了原样。

电镀流程：

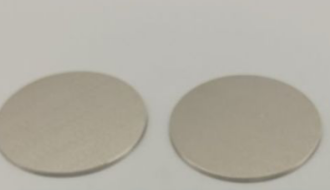

抛光去除氧化皮——碱洗除油——酸洗活化（浓硝酸）——阳极浸蚀——二次酸洗（浓硝酸）——闪镀预镀镍——电镀镍
