一、现象描述：

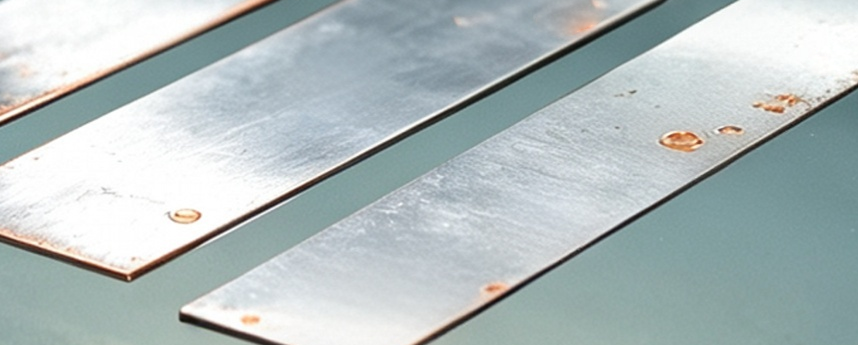

对2系铝合金进行碱镍打底+高磷化学镍+铬酸钝化等完整的工序后，再对其进行盐雾测试，出现了镀层局部出现铜色的现象。

我们技术人员通过专业设备检测，了解到该2系铝合金，含铜4％，含铜量总体比较高。

二、原因分析

对此，我们结合铝合金材质特性与盐雾测试的腐蚀机理进行分析。

我们技术人员认为，此现象在常规工序中比较少见，因为该工件没有进行镀铜打底的工艺，排除镀铜工艺导致表面变色，可能是在雾盐试验的环境中，工件镀层薄弱区域发生轻微腐蚀，基材中的铜元素会随腐蚀反应析出，并发生离子转移、富集在镀层表面，最终导致镀层表面呈现出明显的铜色，形成肉眼可见的异常变色缺陷。

从材质特性来看，2系铝合金的铜元素分布不均匀，富集中在某个地方，在进行盐雾实验时，铜富集的地方自然地露出铜本色。

三、后续措施

后续针对该2系铝合金生产，可针对性优化前处理工艺，细化活化、除杂工序，减少基材表面铜元素富集现象，同时严控镀层膜厚均匀性，提升镀层防护性能，避免盐雾测试变色异常问题，保障工件防腐可靠性。
