现象描述：

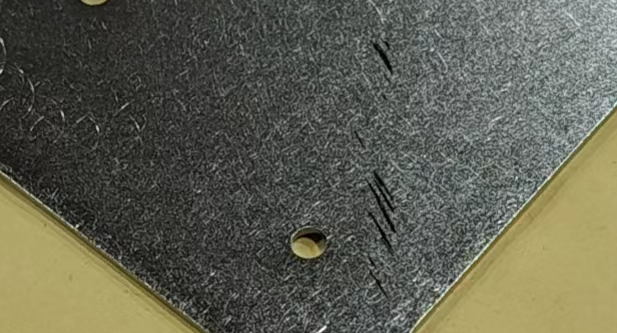

铝合金镀完化学镍后，进行铬酸钝化处理出现表面黑点不良问题，具体工艺参数为铬酸浓度20g/L、钝化温度50℃、钝化时长十余秒，在此条件下黑点缺陷出现，但是将铬酸浓度下调至10g/L时，无黑点问题。

核心原因分析

一、镀层有孔隙和漏镀

如镍层存在孔隙、漏镀，那么在铬酸钝化环境下，孔隙、漏镀发生快速氧化腐蚀，最终在工件表面形成密集黑点。

二、镀层光泽度不足

工件表面镀层整体光泽偏弱，同时镀层组织结构疏松、致密性差。在此基础上进行铬酸钝化处理时，钝化液会进一步侵蚀镀层缺陷处，最终导致工件表面出现黑点不良。

三、铬酸浓度过高，腐蚀加剧缺陷显现

高腐蚀铬酸环境会快速侵蚀镍层薄弱的区域，加速局部腐蚀，让镀层出现局部发黑的现象。

四、铬酸槽液老化，药液稳定性变差

长期使用的铬酸槽液会积累大量金属杂质、如维护不到位，溶解的镍离子及各类污染物，会导致药液成分失衡、纯度下降、钝化均匀性变差。老化的槽液无法形成均匀完整的钝化膜，同时还会诱发黑点缺陷。
