漏镀的原因-药水过于稳定

（这里讨论排除前处理的前提下）

一、稳定剂的作用

1、稳定槽液，不易分解；

2、控制镀速；

3、确定镀层特性；

二、稳定剂的种类

1、有机硫

（1）加速镀速；

（3）使化学镍槽液更多容纳重金属(如镉，铅，铋，锑等）；

（4）稳定槽液，用于控制镀层磷的水平。

2、重金属

(1）强大的稳定剂，防止分解；

（2）光亮；

3、其他稳定剂 (如碘化钾，碘酸钾，杂环化合物等)

(1)稳定槽液，防止上槽。

三、稳定剂的消耗

1、稳定剂比镍消耗得快很多；

2、一般是 10% 的镍消耗 ，40% 的稳定剂消耗。

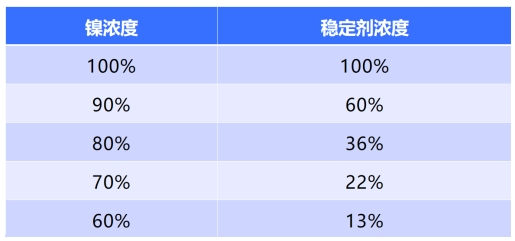

四、稳定剂浓度与镍消耗量对比

五、稳定剂过高的原因

1、承载量太小；

2、浓度控制不稳定-补加过量；

3、槽液pH，温度走下限，积累过多；

4、配方设计问题，有机硫不够；

六、金属稳定剂的消耗与和有关

1、承载量-受镀面积(越大消耗越快)；

2、槽液浓度(越低消耗越快)；

3、槽液pH，(越接近上限越快)；

4、温度 (越高越快)；

七、漏镀的应对方法

1，先稀释--避免浪费；

2，拉高参数-温度和PH；

3，大面积的货拖缸；

4，漏镀消失后，少量多次，慢慢加高浓度；

5，打出的药水可慢慢补回来。
