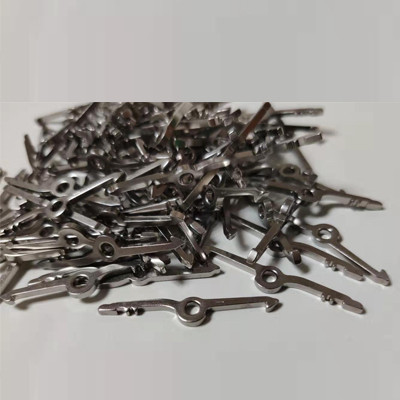

产品特点：　

l 出光速度快，光泽度在周期前后基本保持一致；

l 沉积速度快，单面厚度每小时能沉积25微米；

l 镀层具有良好的钎焊性及[敏感词]的结合力；

l 镀液的循环周期长，铝件达6-8MTO以上;

l 绿色环保产品，光亮剂不含铅镉等有害的重金属离子, 镀液符合ROHS标准；

l 无氨氮设计，产品本身不含有氨氮，且使用中可以用氢氧化钠等调节PH

镀层物理特性:

镍含量（Wt%）           91-94

磷含量（Wt%）              6-9

密度（g/cm³）               7.9-8.1

熔点（℃）             880-890

镀态磁性：                 微磁

镀层硬度（kg/mm²）        500-550HV₅₀

400℃热处理1小时         900-1000HV₅₀

电阻率（uΩ-cm）           55-68

热膨胀率（12um/m/℃）          0-100

热导率（W/(m.k)）          4.62-4.9

镀液建浴组成：

镍离子浓度的分析：

l 滴定液配制：0.05M的EDTA液的配制：称取18.6克的乙二胺四乙酸二钠完全溶解并定容成1000ml；

指示剂的配制：称取100克氯化钠和0.2克的紫脲酸铵在研体中研磨均匀。

1.取5ml的工作液于250ml锥形瓶，加100ml去离子水稀释；

2.加5ml左右的氨水，摇均；

3.加0 .2克左右指示剂，摇均，溶液呈淡[敏感词]；

4.用0 .05M的滴定液滴定，滴定终点为溶液由淡[敏感词]变成紫色；

5.读取滴定液的毫升数，按以下公式计算补加即可继续试镀；

计算公式：（6－EDTA的量×0.587）×10×药液的总容量（L）＝A液的补加量(ml)=C液的补加量(ml)


次磷酸钠含量的分析:

l 所需试剂：

1.50%的盐酸

2.0.1N碘溶液

3.0.1N硫代硫酸钠溶液

4.1%淀粉溶液

l 分析步骤：

5.将镀液冷却至室温。

6.取5ml镀液加到250ml碘量瓶中。

7.加入25ml盐酸（1：1）。

8.加入50ml碘溶液

9.盖上碘量瓶，将溶液置于暗处存放30min。

10.滴定前，用去离子水冲洗瓶塞。

11.用0.1N硫代硫酸钠溶液滴定至颜色为淡[敏感词]时加入1～2ml淀粉指示剂，继续滴定至颜色褪尽为终点。

计算公式：次磷酸钠含量（g/l）=[0.1N碘溶液量（ml）一所用0.1N硫代硫酸钠溶液量（ml）]X1.06

以1升工作液为例：

PH值可通过下列方法进行调整:

         1. 要降低pH，可添加10%的硫酸溶液。

2.要提高pH，可添加10%的氢氧化钠溶液或者碳酸钾溶液。

设备要求：

1.配制和使用HAS-566化学镀镍液时，镀液容器、泵及泵的管路和加热器应洁净，呈中性并用去离子水冲洗。

2.容器、泵和加热器要用30%--50%的硝酸冲洗，彻底洗完后，用氨水（用去离子水1：1稀释）中和。

3.在使用前，应清理并用热去离子水冲洗滤袋或滤筒。
4.过滤机的滤芯采用5us以下的棉质蜂窝式滤芯，过滤机流量（m³/h）的选择以工作液总容量的十倍左右为宜；

5.容器必须无硝酸盐，以洗出的水中不含硝酸根为标准。

包装/有效期：

1.PP塑料桶:  25L/桶

2.(密封保存) HAS-566有效期为24个月

贮藏：

   1.HAS-566贮存环境温度为5～38℃的干燥场所。

   2.HAS-566B和C应远离强氧化剂。

          3. 不使用时，应密封容器。

安全事项：

1.不能吞食HAS-566浓缩液。

2.勿溅到眼睛、皮肤和衣物。若有不慎，请及时用水清洗。

       3.  在处理和使用镀液时，穿戴好化学防护眼镜、防酸碱手套和工作服。
