大家都知道，电泳涂装将具有导电性的被涂物浸渍在装满水稀释的、浓度比较低的电泳涂料槽液中作为阳极(或阴极)、在槽中另设置与其相对应的阴极(或阳极)，在两极间通直流电，在被涂物上析出均一、水不溶的涂膜的一种涂装方法。

根据被涂物的极性和电泳涂料的种类，电泳涂装法可分为两种。 　阳极电泳涂装法：被涂物为阳极，所采用的电泳涂料是阴离子型(带负电荷)。

阴极电泳涂装法：被涂物为阴极，所采用的电泳涂料是阳离子型(带正电荷).

这里简单的写下阳极电泳涂料和阴极电泳涂料的化学反应式，了解一下就可以，具体可参看电泳涂装(电沉积)机理一节。

阳极电泳涂料(阴离子电沉积涂料)的化学反应：

阳极反应(被涂工件)

2H2O→4H++4e–+O2↑ (电解)

Me→Men++ne- (阳极溶解)

RCOO—+H+→RCOOH↓(电沉积，树脂，颜料树脂的析出)

水溶性→水不溶性

nRC00—+Men+→(RCOO)nMe↓

阴极反应：

2H2O+2e→2OH—+2H2↑

R3NH++OH—→R3N+ H2O

阴极电泳涂料(阳离子电沉积涂料)的化学反应：

阴极反应(被涂物)

2H2O+2e→2OH—+H2↑

R-NH++OH—→R-N↓+H2O

(水溶性→水不溶性)

阳极反应：

2H2O→4 H++4e+O2↑

RCOO—+ H+→RCOOH

电泳涂料是一种仅适用于电泳涂装法的专用水溶性(或水乳化型)涂料，在水中能离解为

带电荷的水溶性成膜聚合物，并在直流电电场的作用下泳向相反电极(被涂面)，在其表面上沉

积析出.根据所采用的电泳涂装方法的不同(被涂物在电泳涂装过程中所处极性不同).电泳涂料

可分为阳极电泳除料和阴极电泳涂料两种.

(1)阳极电泳涂料：阳极电泳涂料用的成膜聚合物是阴离子型树脂，常用的都是多羧基的聚台物，中和剂为无机破或有机胺，如KOH、一乙醇胺、三乙醇胺、三乙胺等.阳极电泳涂料在水中离解成为阴离子聚合物，常用的有纯酚醛阳极电泳涂料、聚丁二烯阳极电泳涂料、顺酐化油阳极电泳涂料等。

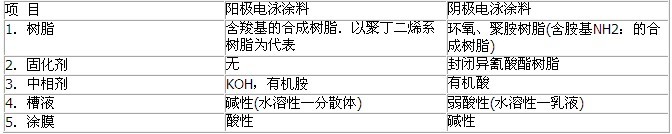

(2)阴极电泳涂料：阴极电泳涂料用的成膜聚合物是阳离子型树脂，在树脂骨架中含有多数的胺基.中和剂为有机酸，如甲酸、乙酸、乳酸等.阴极电泳涂料在水中离解成为阳离子的聚.合物，最常用的村脂有环氧树脂和聚胺酯等.阳极电泳涂料和阴极电泳涂料组成的比较见下表.

阴极电泳涂料按一次泳涂膜厚尚可分为薄膜型(20um)和厚膜型(30—35um)两种.一般以一次泳涂膜厚25um为分界。因调整工艺参数可控制厚膜型的膜厚，当薄膜型用.另外，厚膜型电泳涂料与原体系的薄膜型电泳涂料可随意混溶.阴、阳极电泳涂科的组成

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
