HAS-562 低磷化学镍

服务热线：0755-27099059

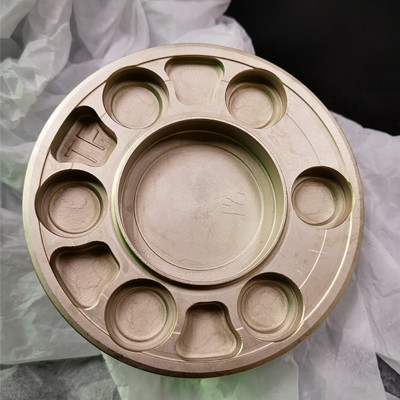

品名：低磷化学镍

型号：HAS-562
高硬度耐磨，低磷无电解化学镀镍；
它是一种可以提供高硬度，耐磨，尤其是在碱性环境下具有良好的耐腐蚀性能的化学镀镍液。HAS-562的硬度接近硬铬，提供的镀层均匀性可以达到电镀硬铬经加工和抛光处理后一样的镀层。具有高硬度而没有经过热处理低磷化学镀镍是[敏感词]的工艺。
在电子行业具有良好的性能，熔点在1100℃以上，低电阻使得它合适代替比它价钱更贵镍硼合金镀层。
它的工作液有3组份，每组份都达到[敏感词]的品质，它们都是使用隔离的设备和统计组份比例制备的。

详细介绍
特点
Ø 具有高耐磨性；
Ø 具有接近硬铬的硬度；
Ø 碱性环境下具有很好的耐腐蚀性能；
Ø 高熔点；
Ø 低磷具有良好的焊接性能；

镀层特性：
镍含量         99–96% w/w
磷含量    1–4% w/w
硬度         46–47 Rc as plated；66 - 68 Rc  750 oF/1hr.
电阻      20–30 micro-ohm/cm
熔点 1100 ℃
密度 8.5-8.8 g/cc
电导度    通过(ASTM B-489)
镀液成份：
HAS-562A 充当绿色建浴剂及补充剂
HAS-562B 充当无色建浴剂
HAS-562C 充当无色补充剂

操作条件：

控件目

操作范围

[敏感词]操作值

镍金属含量

5.1–6.9 (g/ L)

6.0 (g/L)

次亚磷酸钠含量

19–26 (g/L)

22.5(g/L)

温度

78–88(℃)

85℃

PH值

7.0–7.5

7.2

承载率

0.1–1dm²/L

0.5dm²/L

沈积速度

7.5–10ums/hr

10ums/hr

搅拌循环

连续机械或溶液搅拌循环

过滤

5 micron 或以下滤心，每一小时过滤循环六个槽液

镀液寿命

铁材镀件：8–10 MTO；

铝材镀件：5–7 MTO

设备规格：
槽体材质：高密度PP塑料；PVC塑料；钛合金；阳极钝化不锈钢
加热器材质：316不锈钢；PTFE 材质披覆
泵浦材质：CPVC材质；不锈钢材质
排风设备：蒸气排风设备

镀液建浴组成：

HAS-562 A

5 % V / V

HAS-562 B

15 % V / V

去离子水

80 % V/ V

建浴步骤：
1.装设清洁的化学镍槽体，将槽壁进行钝化，然后添加一半槽积的去离子水

2.添加5%体积比的562A

3.添加15%体积比的562B

4.然后添加去离子水进入槽体中，直到操作位置

5.进行分析槽液的镍金属含量，如果有需要调整浓度，再行添加建浴剂

6.进行调整槽液的酸碱值至pH=7.2

7.过滤槽液并且加热至85 ℃

8.此时既可使用化学镍槽液进行沉积电镀

槽液维持：

1.添加补充剂562A 与562C 以维持控制槽液的镍金属[敏感词]含量为 6 g/L与次亚磷酸根[敏感词]浓度为22.5 g/L

2.槽液的镍金属含量与次亚磷酸根浓度的分析方法如下：

镍金属浓度分析：
试药：浓氨水；1%紫尿酸铵指示剂(1g紫尿酸铵混合于100g 氯化钠；0.1 M EDTA (O.1 M = 37.235 g/L)

分析步骤：

1.取得10 ml的化学镍槽液，放置于250 ml 的三角锥形瓶中

2.添加去离子水于三角锥形瓶中，稀释溶液至100 ml

3.添加10 ml的浓氨水

4.添加少许紫尿酸铵指示剂

5.使用0.1 M EDTA（或0.0575M）标准滴定液，进行滴定溶液至紫色滴定终点，记录已消耗EDTA滴定  液的体积

6.计算化学镍槽液的镍金属浓度(g/L) = ml0.1M EDTA × 0.587mL 0.0575M EDTA x 0.338

次亚磷酸根浓度分析：

试药：6N盐酸水溶液；0.1N碘溶液；0.1N硫代硫酸钠溶液

分析步骤：

1.取得5ml的化学镍槽液，放置于250ml的三角锥形瓶中

2.添加40ml 去离子水于三角锥形瓶中

3.添加30ml的6N盐酸水溶液

4.添加50ml的0.1N碘溶液

5.放置三角锥形瓶于黑暗处；温度为21℃约30分钟

6.添加少许淀粉指示剂

7.使用0.1N硫代硫酸钠标准滴定液，进行滴定溶液至无色滴定终点，记录已消耗硫代硫酸钠滴定液的体积

8.计算化学镍槽液的次亚磷酸根浓度(g/L) =﹝(ml0.1N碘溶液)－(ml0.1N硫代硫酸钠标准滴定液)﹞×1.06

以1升工作液为例：

活度（%）

［Ni］浓度样（g/l）

EDTA的量(ml)

A的补加量(ml)

C的补加量(ml)

100

6．0

10

0

0

95

5.7

9.5

3

3

90

5.4

9.0

6

6

85

5.1

8.5

9

9

注意事项：

每次添加补充剂[敏感词]不要超过原始工作槽液镍金属含量的15%以上，如果需要大量添加补充剂，请少量多次添加所需要的补充剂数量。

pH 控制

一般添加补充剂562A与562C即可控制槽液的酸碱值在操作范围内，另外如有需要调整槽液的酸碱值，可以添加50% v/v氨水或经过稀释的碳酸钾调高槽液的酸碱值，相反地添加10% v/v 硫酸水

溶液降低槽液的酸碱值。添加时务必缓慢添加并且搅拌循环槽液。

存放 & 搬运

在移动桶之前, 要确定安全口封闭牢固. 应远离氰化物, 水化和原料, 水源及排水沟. 保持桶竖直. 避免吸入蒸汽. 不要拿在手中. 保持容器密封. 避免接触皮肤和眼睛. 保证适当的通风. 搬运后应彻底洗手. 吸入有害 / 吞咽有害 / 对皮肤及眼睛有刺激性。

废水处理

HAS-562无电解液包含有镍金属必须经过废水处理才能排放（达到相关规定）, 严格按照[敏感词]或当地规定.

控件目	操作范围	[敏感词]操作值
镍金属含量	5.1–6.9 (g/ L)	6.0 (g/L)
次亚磷酸钠含量	19–26 (g/L)	22.5(g/L)
温度	78–88(℃)	85℃
PH值	7.0–7.5	7.2
承载率	0.1–1dm²/L	0.5dm²/L
沈积速度	7.5–10ums/hr	10ums/hr
搅拌循环	连续机械或溶液搅拌循环
过滤	5 micron 或以下滤心，每一小时过滤循环六个槽液
镀液寿命	铁材镀件：8–10 MTO；铝材镀件：5–7 MTO

HAS-562 A	5 % V / V
HAS-562 B	15 % V / V
去离子水	80 % V/ V

活度（%）	［Ni］浓度样（g/l）	EDTA的量(ml)	A的补加量(ml)	C的补加量(ml)
100	6．0	10	0	0
95	5.7	9.5	3	3
90	5.4	9.0	6	6
85	5.1	8.5	9	9
